1. 项目方案概述

按照国标《AQ3036 危险化学品重大危险源罐区现场安全监控装备设置规范》和《GB50493 石油化工可燃气体和有毒气体检测报警设计规范》，都需要首先确定所监测区域内的“主要泄露释放源”，再根据以上两个标准，释放源处于露天或敞开式厂房布置的设备区域内，可燃气体探测器距其所覆盖范围内的任一释放源的水平距离不宜大于10m，有毒气体探测器距其所覆盖范围内的任一释放源的水平距离不宜大于4m。释放源处于封闭或局部通风不良的半敞开厂房内，可燃气体探测器距其所覆盖范围内的任一释放源的水平距离不宜大于5m；有毒气体探测器距其所覆盖范围内的任一释放源的水平距离不宜大于2m。

污水处理行业，具体情况又与上述不同，我们根据经验，危险气体大都来源于处理的污水挥发或者是处理过程中产生的，所以，应当以各个处理池作为释放源载体考虑布置固定式气体检测器。

1.1 污水处理厂探头布置总体原则：

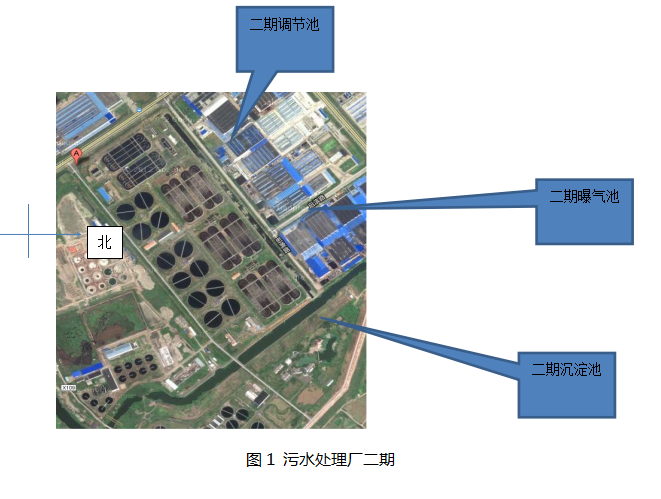

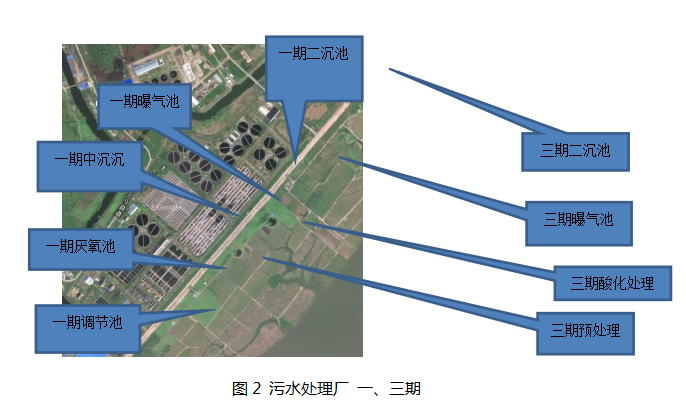

1.1.1 XX水处理发展有限公司位于XX市东北部，XX县滨海工业区内，东临曹娥江，北近钱塘江，距XX市区约20公里。根据监测区常年为北风的特点，总体上在各监控区的南面，向东、西两侧布置相应气体的监控探头.

1.1.2 根据污水处理厂的常用监控气体种类为：可燃气、H2S和NH3，建议设置VOC检测器，以检测有机挥发物。因此在每个监控点上均布置相同的可燃气、H2S和NH3 探头。

1.1.3 其他有毒有害、可燃气体种类的选择、布置根据各工艺过程产生的不同种类气体，遵守1.1的大原则布置。

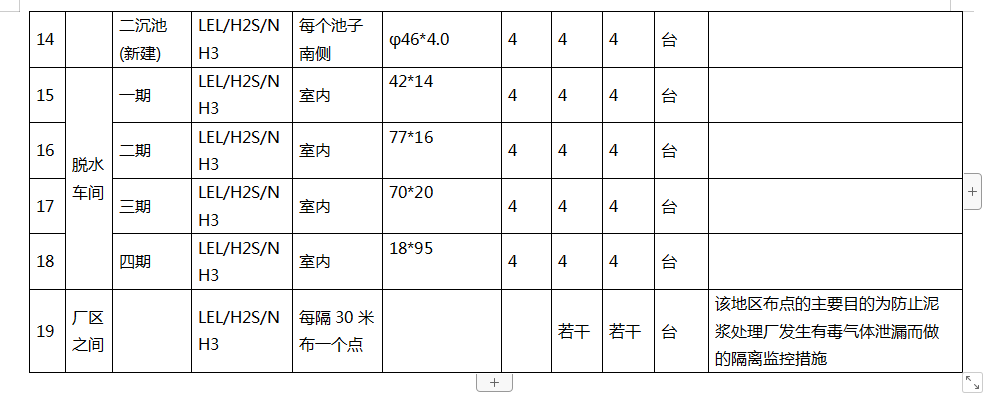

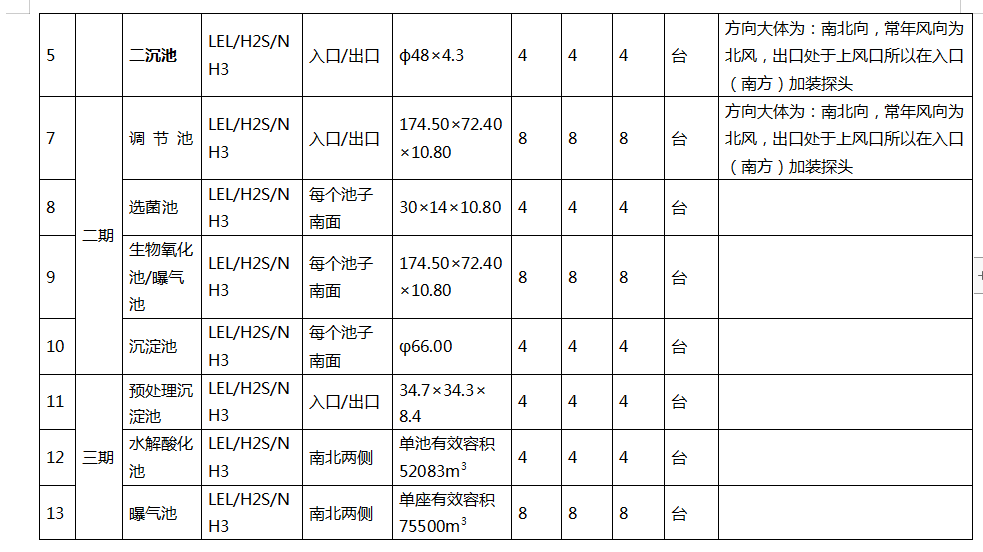

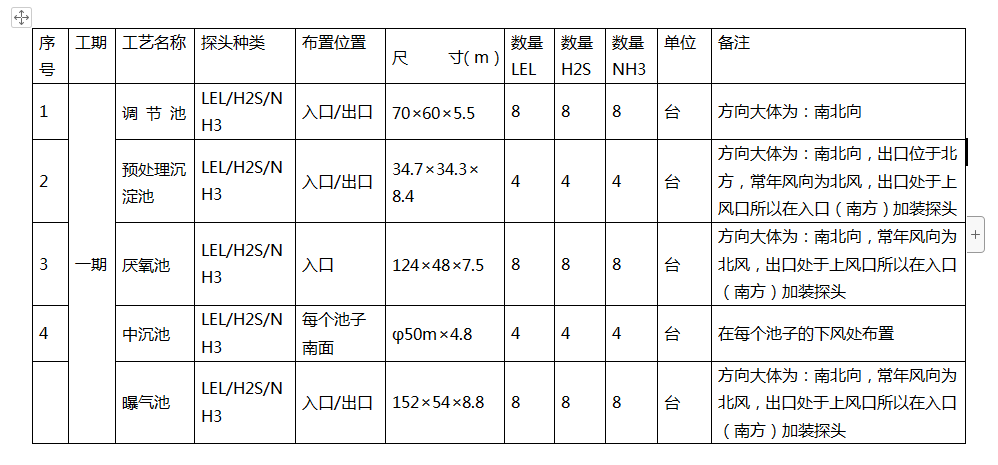

1.2 各工艺段探测分布方案

1.2.1 工艺流程图

1. 系统说明

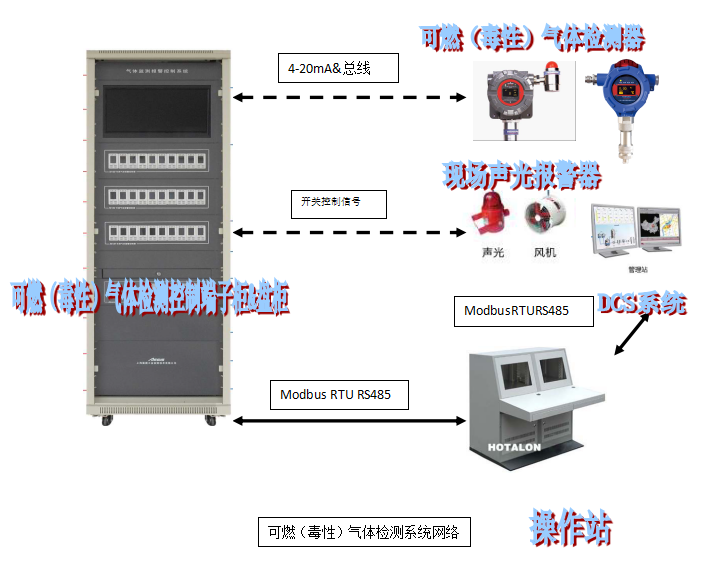

气体检测系统有以下部分构成：

l 可燃（毒性）气体检测器；——HA8100&HA8600可燃有毒气体探测器

l 可燃（毒性）气体检测控制器端子柜&控制盘柜；——HA6600&HA6100盘装壁挂可选

l 可燃（毒性）气体检测系统操作站；——工控机（CPUP4,3.0G;内存1G;硬盘250G;带22寸液晶双屏，32位真彩图形处理显示屏）、网络交换机和监控软件（支持HMI）

l 现场声光报警器；

基本功能：

l 一级报警为气体泄漏警示，提示操作人员及时到现场巡检处理；

l 二级报警为气体泄漏紧急报警，提示操作人员采取紧急处理措施；

l 当气体泄漏需联动保护时，应采用二级报警接点信号作为联动保护条件；

l 现场探测器自带的警报器接受探测器输出的一、二级报警信号，现场区域警报器接受GDS系统输出的第二级报警信号。
