针对气体监控中，有些不便人员到达或维护的气体检测器的现场维护、校准、查看的需求，介绍了一种HA8108防爆型气体控制器的应用?？扇加卸酒寮嗫刂?，有些场合的应用，操作维护人员不方便或没有办法到达气体检测器附近——比如气体检测的安装位置过高或者气体检测器安装在储液池上空等情况下，很难对仪表进行正常的维护、校准和查看等工作，这样的条件下其他的解决方案有可能对维护操作人员造成安全隐患。针对用户的具体使用条件，我公司推荐使用具有远程监控功能的气体检测报警控制器HA8108，从根本上解决了这一难题。

HA8108防爆型可燃有毒气体控制器能够对气体检测器进行远程设置、远程显示、远程报警、远程校准等操作，能够有效的避免以上情况下人员操作的危险性及难以对气体检测器进行操作的难题。这些远程设置、远程显示和远程报警功能是与气体检测器是完全同步动作和同步显示的。同时因为此控制器获得了ExdIICT6Gb认证，所以它能够在危险区域安全工作。

1、系统设计思路

配有声光报警器的HA8108防爆型可燃有毒气体控制器外观

可燃有毒气体检测器广泛应用于石油石化、化工、冶金、燃气、电力等行业中有可能出现可燃、有毒气体的工艺装置中。针对可燃有毒气体的检测和报警设备，一般会依照GB50493-2009，《石油化工可燃气体和有毒气体检测报警设计规范》的标准设计和安装使用。《石油化工可燃气体和有毒气体检测报警设计规范》中对密度小于空气的可燃、有毒气体的监测点有明确的要求，具体规定如下：

GB50493-2009-4.2. 3比空气轻的可燃气体或有毒气体释放源处于封闭或局部通风不良的半敞开厂房内，除应在释放源上方设置检（探）测器外，还应在厂房内最高点气体易于积聚处设置可燃气体或有毒气体检（探）测器。

依据此标准在检测轻与空气的可燃有毒气体的检测，有必要在厂房内最高点易于积聚处安装可燃有毒气体检测器。常见的厂房的实际高度一般在5-10米，有些工艺的厂房会更高，且厂房房顶处一般没有支架等人员方便攀爬的位置。即使有，对于维护操作人员来说攀爬到如此高的位置也存在着很高的危险性。何况维护操作人员还需要携带专用工具进行维护标定操作，安全性和便利性都大打折扣。

对于电子仪表来说，由于自身的特点，定期的维护和校准是为了保证仪表的正常准确的检测和报警，保证仪表的长期的稳定工作必不可少的工作。在以上所说的工艺条件下传统的做法很难保证能够对仪表做正常的维护和校准工作，更是没办法经常性的查看仪表的读数。针对这样的问题HA8108防爆型可燃有毒气体控制器的出现从根本上解决了这一难题。

HA8108防爆型可燃有毒气体控制器能够对气体检测器进行远程设置、远程显示、远程报警、远程校准等操作，能够有效的避免以上情况下人员操作的危险性及难以对气体检测器进行操作的难题。这些远程设置、远程显示和远程报警功能是与气体检测器是完全同步动作和同步显示的。同时因为此控制器获得了ExdIICT6Gb认证，所以它能够在危险区域安全工作。

HA8108防爆型可燃有毒气体控制器与气体检测器之间通过HABUS总线型数字通讯协议通讯，一台控制器最多可以控制8台气体检测器，最长通讯距离达到了100米，能够满足绝大多数情况下的应用。HA8108与气体检测器之间采用数字通讯，只需要在接线盒与气体检测器之间增加一根通讯电缆即可，将HA8108添加到气体检测器与气体报警控制器网络，不影响该网络的正常运行，即可实现上述的监控，标定校准等功能。

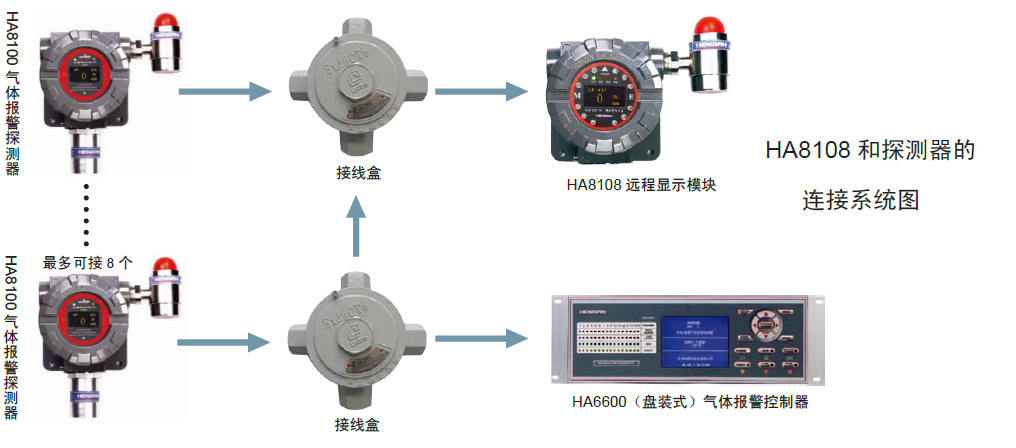

HA8108防爆型可燃有毒气体控制器与气体监控系统的连接

HA8108防爆型可燃有毒气体控制器具备了高限、高高限报警功能，可以与我公司生产的HA2200型声光报警器配合使用，完成现场的声光报警功能；HA8108自动高亮LED，当出现报警等信息时，高亮LED等闪烁报警。自发光OLED的显示屏方便在高亮环境下全角度的查看；高磁性磁棒操作，避免了防爆区域内开盖操作所带来的危险因素。

2气体监测系统原理及系统方案图

2.1 HA8108防爆型可燃有毒气体控制器的原理

气体控制器作为气体检测器的控制设备，主要目的是为了完成气体检测器参数的远程显示、远程报警功能。作为现场安装的防爆型气体控制器，还要具备远程设置和远程校准等功能。最重要的难度在于两者间通讯的稳定性、通讯速率、抗干扰能力的提高，误码率的降低。

HA8108与气体检测器的通讯由HABUS总线型数字通讯协议完成。HA8108最长每5秒钟完成一次所控制气体检测器间的通讯。HA8108对所控制的气体检测器发出查询命令，气体检测器收到查询命令后会把仪表的参数反馈给HA8108，对所控制的气体检测器轮流发出一组查询命令后完成一轮的通讯。

选用HABUS通讯协议，是因为这种协议具有很高的稳定性，通讯速率达到9600bps的波特率，能够完全满足设备之间的通讯要求。保证了对设备通讯中抗干扰和降低误码率的要求。

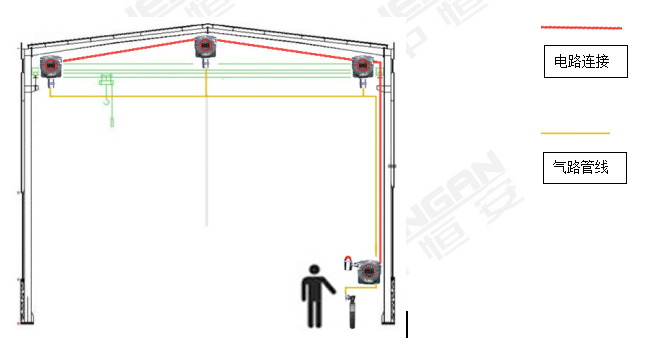

配有HA8108防爆型可燃有毒气体控制器的原理图

2.2. HA8108防爆型可燃有毒气体控制器的应用

针对轻于空气的可燃有毒气体的检测，一般会在厂房最高处易于聚集气体的位置安装气体检测器。气体检测器需要定期做校准和维护，此时就涉及到如何维护的问题，传统的做法是维护人员携带工具及标准气瓶爬梯子上到高处予以维护，危险性大，可操作性差。具体做法如下图所示。

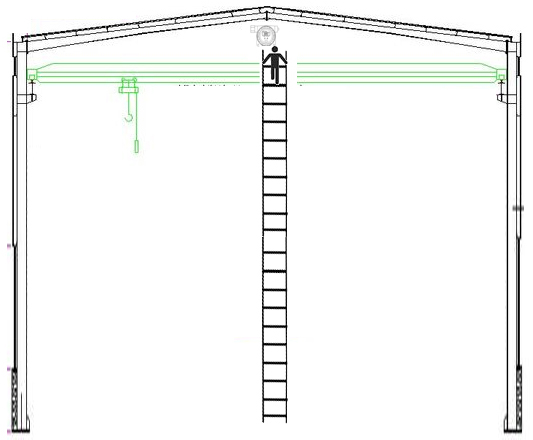

传统校准和维护工作示意图

这种做法虽然能够完成作业，可对于操作人员的人身安全会有重大的安全隐患，也导致了很多维护人员不愿意或者惧怕这样的维护工作?？墒且潜淼奈ざ杂谝潜淼恼９ぷ魅词潜夭豢缮俚墓ぷ?，致使仪表的维护处在了两难的境地。针对这样的局面，北京中恒安科技股份有限公司自行研发的HA8108防爆型可燃有毒气体控制器有效的解决了这样的问题。配备了HA8108防爆型可燃有毒气体控制器气体检测系统的工作示意图如下。

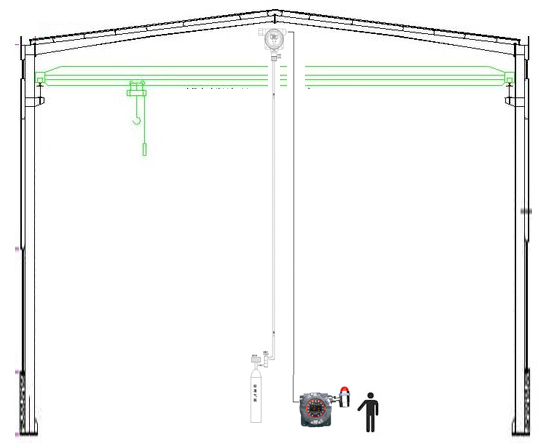

配有HA8108防爆型可燃有毒气体控制器的气体监控系统的维护示意图

如图所示，气体检测器与HA8108防爆型可燃有毒气体控制器用屏蔽电缆相连接，而标准气体可以用软管连接到气体检测器的进气口处，标准气体以0.5~1L/min的流量的气流，给气体检测器通气。操作人员站在地面在HA8108防爆型可燃有毒气体控制器上就可以完成对远端相应的气体检测器的设置和校准工作，这样的操作不仅降低了维护人员的工作强度，同时，从根本上保证了操作人员的人身安全。

由于标准气体的气流是通过导气管、校准帽与气体检测器相连接，对仪表做校准的时候，进气口的气压能够保证标气正常到达传感器，从出气口排出，这样，保证了校准帽内的空气可以被置换掉。而平常检测的时，出气口是与大气相通的，传感器检测的是周围空气中的可燃有毒气体的浓度，即不会影响正常对环境气体的检测。
